No.2725

リン酸鉄リチウムイオンバッテリー対応!
(3大メーカー対応確認済み。詳しくはこちら

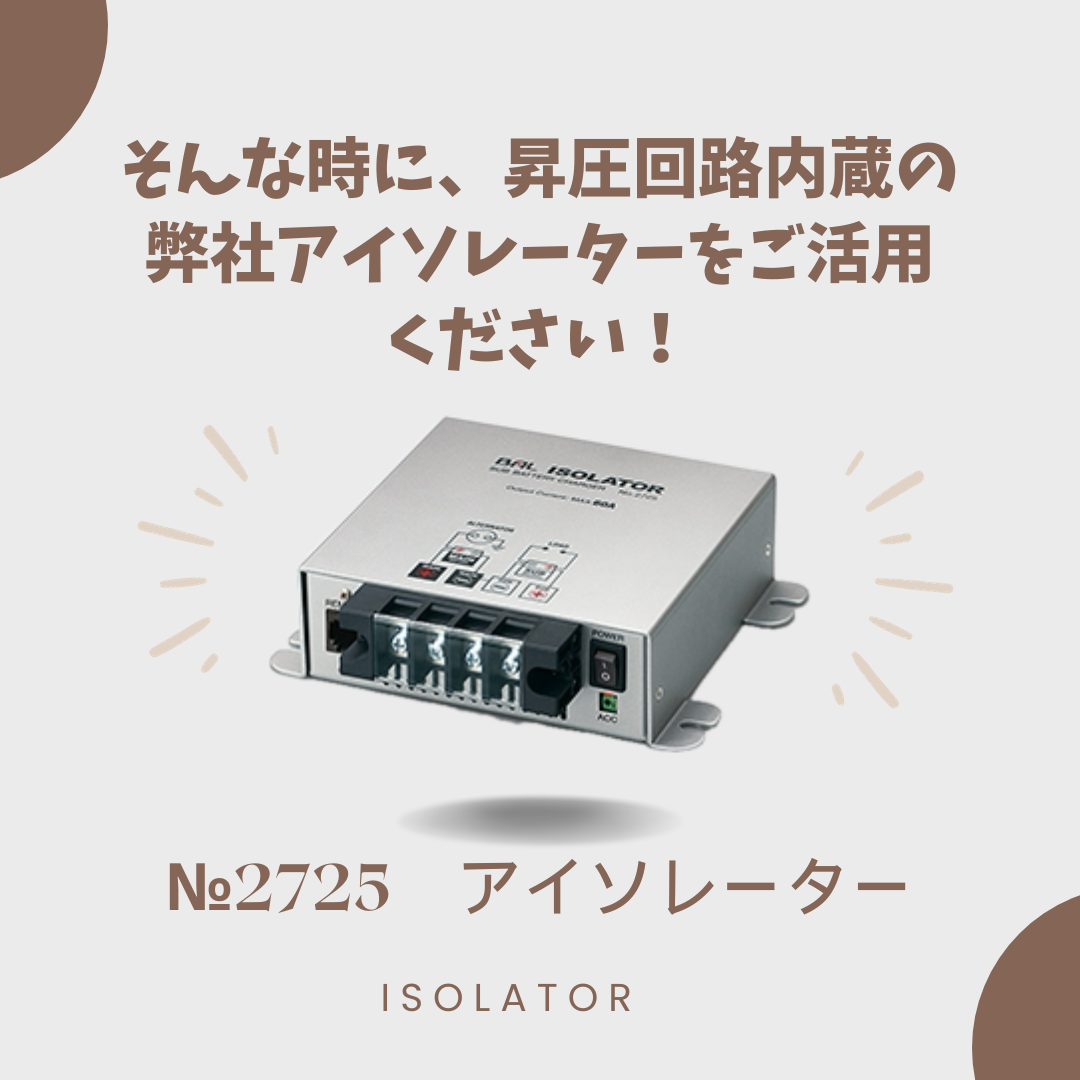

アイソレーター
¥36,800 (税込 ¥40,480)
  • アイソレーター

No.2725

リン酸鉄リチウムイオンバッテリー対応!
(3大メーカー対応確認済み。詳しくはこちら
アイソレーター
¥36,800 (税込 ¥40,480)

数量

カートに追加しました。
お買い物を続ける カートへ進む

商品詳細
PRODUCT DETAILS

特長

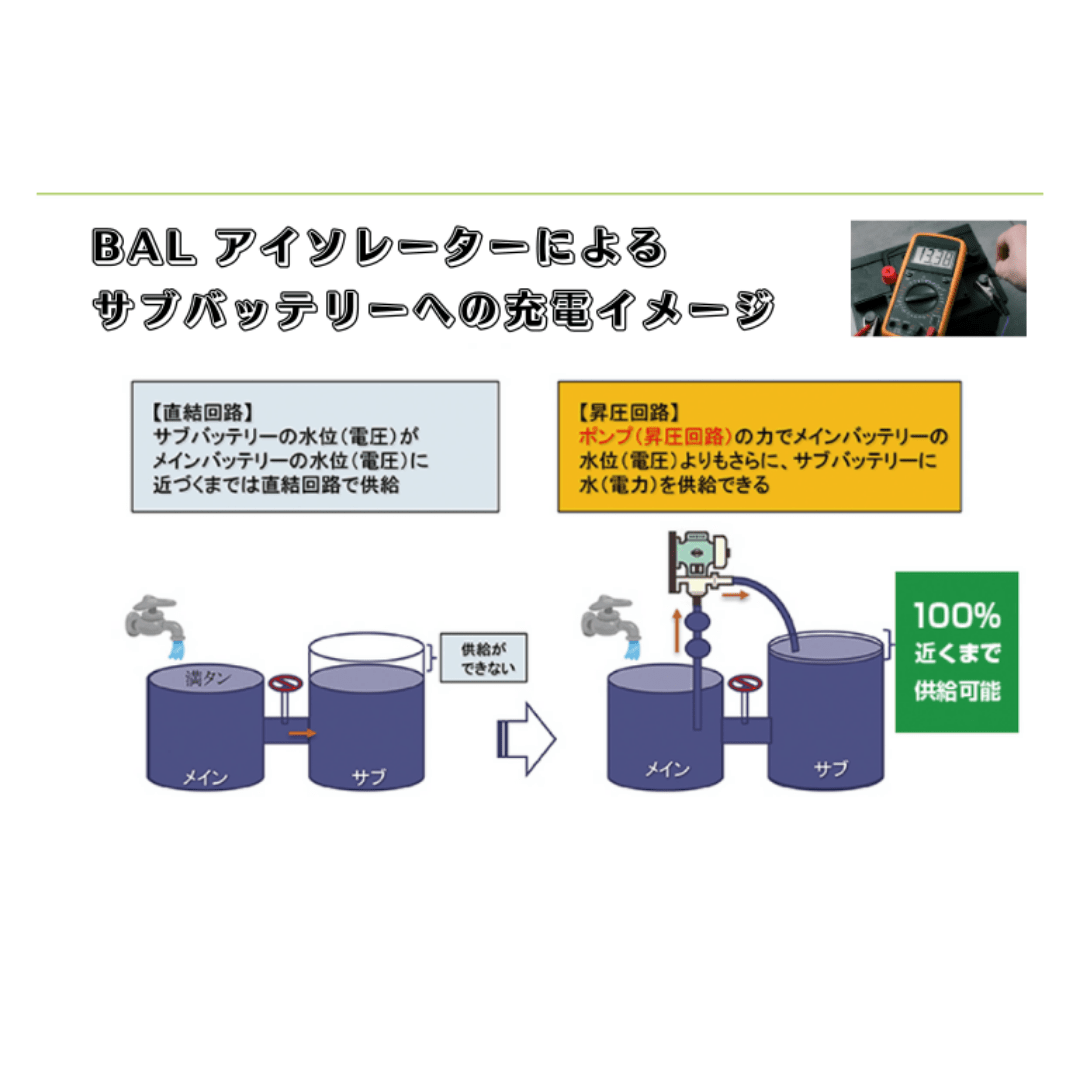

■直結、昇圧回路搭載で適切にサブバッテリーに電力供給!

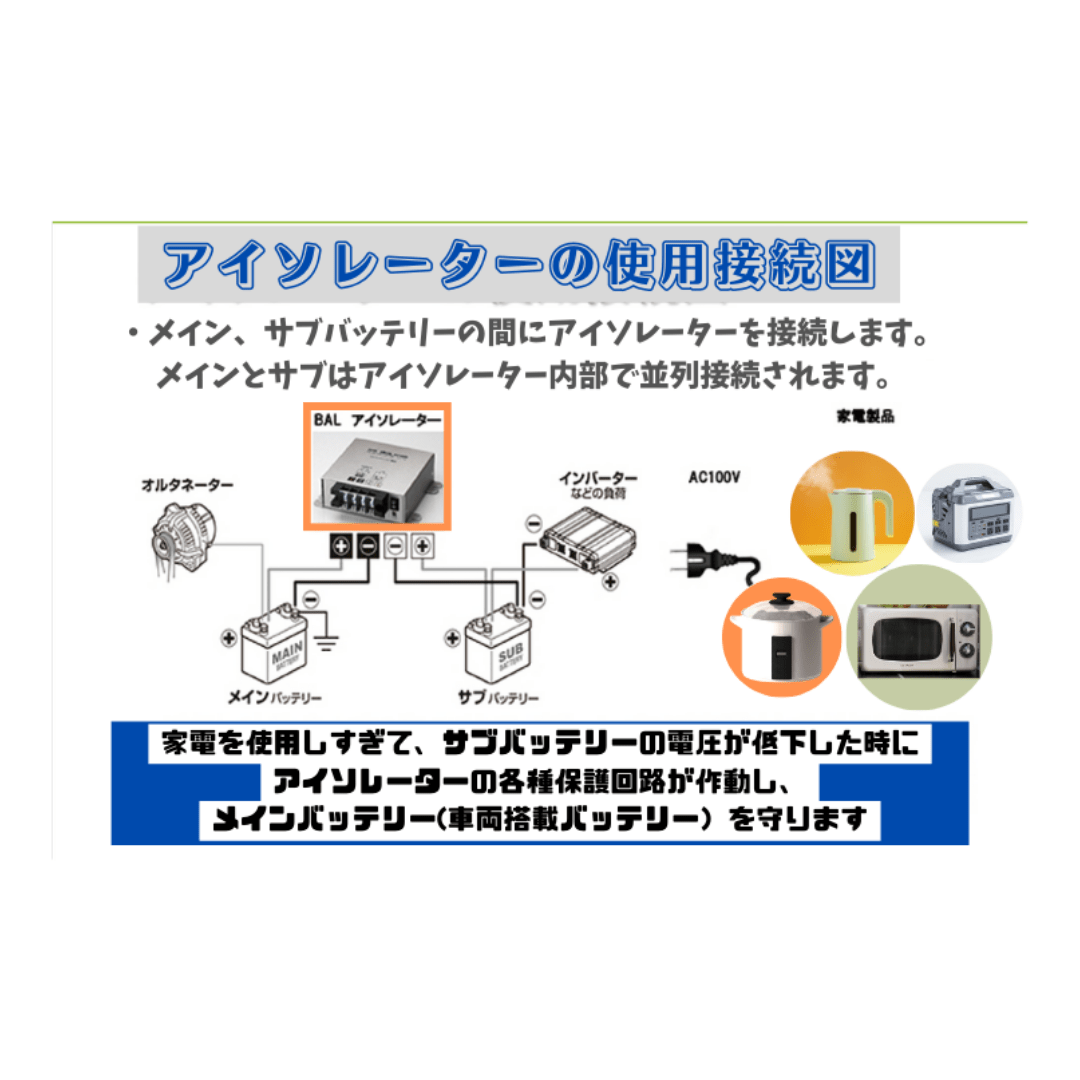

■メインバッテリーとサブバッテリーの電位差により、2タイプ(直結/昇圧)にて出力
■メインバッテリー優先の各種保護回路
■ACC電源と連動が可能(電源ON/OFF切替対応)
■最大出力※60A(※直結回路時、昇圧時最大10A)

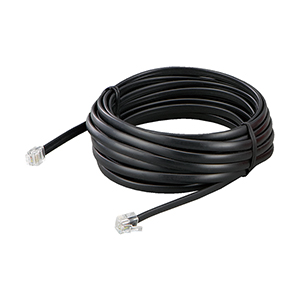

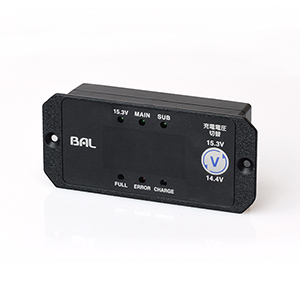

■リモコン機能(種動作状態が遠隔で目視可能)
 ・デジタル表示パネルにより、メイン/サブ電池の
  電圧表示
 ・昇圧電圧14.4V⇔15.3Vを表示(電圧切替対応)
 ・昇圧充電モード
 ・直結回路充電モード
 ・保護回路動作状態

アイソレーター【製品マニュアル】

公式YouTubeチャンネルで動画を見る

製品仕様
PRODUCT SPECIFICATIONS

入力電圧 DC12V(範囲:DC10.5V~DC16V)
入力電流 最大90A
出力電圧 DC15.3V / DC14.4V
出力電流 最大60A(直結時)/ 最大10A(昇圧時)
待機電流 電源ON時 30mA未満 / 電源OFF時 1mA未満
回路方式 P.W.M方式
接続方式 バッテリー直結方式
使用環境温度 −20℃~40℃
ヒューズ 3A(逆接続)、30A×3・15A×1(本体内蔵)
保護回路 入力過電流保護回路・出力過電流保護回路・入力低電圧保護回路・高電圧保護回路・逆接続保護回路・温度保護回路
本体サイズ 188(W)×173(D)×52(H)mm
本体質量 900g
JANコード 4960169027255

PCビューアソフトについて

■必ずお読みください。

・ビューアソフトを使用する際に使用するパソコンは、以下のスペックを推奨します。
 OS:日本語版 Windows 7/ 8/ 10
 CPU:Core i5 プロセッサ 同等以上を推奨
 メモリー:4GB以上を推奨

・ビューアソフトをダウンロードする前に必ず下記「使用許諾契約」に同意いただいてから、
 ビューアソフトをご使用ください。
・パソコンでビューアソフトを再生する際は、microSDHCに対応したリーダーライターが必要になります。



■ビューアソフトご使用方法
ビューアソフトをご使用の際は、下の【ビューアソフト説明書】ボタンより
説明書をよくお読みの上、正しくお使いください。(PDFデータ)
ビューアソフト 説明書

■ダウンロードデータ『使用許諾契約』

———————————————————— 使用許諾契約 ————————————————————
◆お客様が以下のダウンロードソフトウェア使用許諾契約に同意する場合にのみ、
 ダウンロードしたソフトウェアを使用することができます。
 データ使用許諾契約をよくお読みいただき、
 記載される条件にご同意いただいた場合には、
 以下のリンクよりソフトウェアをダウンロードして下さい。
 お客様が本契約に同意できない場合には、
 ダウンロードサービスからダウンロードソフトウェアをダウンロードしないでください。

◇ダウンロードソフトウェア使用許諾契約
○弊社は、お客様がダウンロードソフトウェア使用許諾契約に同意する場合に限り、
 ダウンロードソフトウェアの使用を許諾いたします。

1.弊社は、本契約に規定する条件で、本ソフトウェアの使用をお客様に非専属的に許諾します。
2.本ソフトウェアは、著作権法その他の無体財産権に関する法律ならびに条約によって保護されています。
3.本ソフトウェアとデータは、本契約に規定される条件のもとで使用許諾するものであり、
 販売されるものではなく、弊社および本ソフトウェアの使用許諾権者は、
 使用許諾後も引き続きその知的所有権を保持します。
4.本ソフトウェアの用途は、購入製品またはその添付ソフトウェアとともに使用することのみとします。
5.お客様は、本ソフトウェアのソースコードを調べたり、逆アセンブル、逆コンパイル、
リバースエンジニアリング、その他の修正を本ソフトウェアに加えることはできません。
6.本ソフトウェアの一部または全部を利用した新しいソフトウェアの開発もこの規定により禁止されます。
7.弊社は本ソフトウェアに対していかなる保証も行いません。
8.弊社は、データの消失、業務の中断、逸失利益、精神的損害等を含め、
本ソフトウェアの使用または使用不能に起因する直接的、間接的、特別、偶発的、
結果的、その他いかなる損害にも、一切の責任を負いません。
9.お客様は、本ソフトウェアを日本国外に持ち出すことはできません。
10.お客様が本契約のいずれかの規定に違反した場合、
弊社はただちにお客様による本ソフトウェアの使用を差止め、本契約を解除することができます。
その場合、ただちに本ソフトウェアおよびその複製物のすべてを廃棄または抹消しなければなりません。
11.本ダウンロードサービスは予告なく終了する場合があります。ご了承ください。

以上

————————————————————————————————————————————————
上記『使用許諾契約』に同意して、データをダウンロードします。

ファイル名:CarPlayer_Setup1.1.2r2.zip(94.4MB)
対応機種:No.5700
GVPプレーヤー

※ダウンロードに関するパソコンの操作につきましては、
 各パソコンメーカーにお問い合わせください。

■ケース:ブローケース
■表面:クロムメッキ仕上げ
■JANコード:4960169005017

よくあるご質問
FAQ

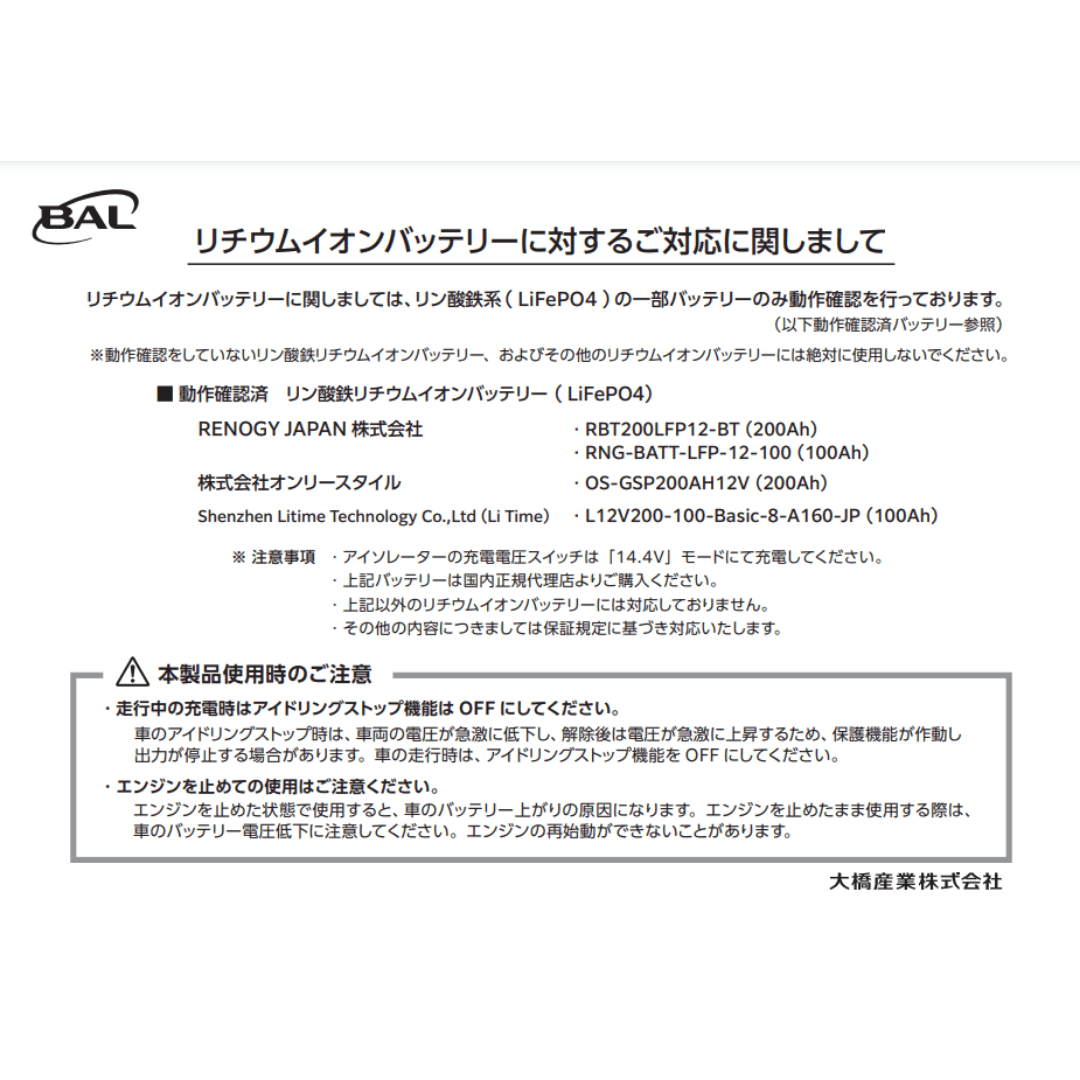

リチウムイオンバッテリーに対応していますか?

・リチウムイオンバッテリーに関しましては、リン酸鉄系 ( LiFePO4 )の一部バッテリーのみ動作確認を行っております。(以下動作確認済バッテリー参照)

※動作確認をしていないリン酸鉄リチウムイオンバッテリー、およびその他のリチウムイオンバッテリーには絶対に使用しないでください。

■動作確認済 リン酸鉄リチウムイオンバッテリー( LiFePO4 )
□RENOGY JAPAN株式会社
・RBT200LFP12-BT (200Ah)
・RNG-BATT-LFP-12-100 (100Ah)

□株式会社オンリースタイル
・OS-GSP200AH12V (200Ah)

□Shenzhen Litime Technology Co.,Ltd(Li Time)
・L12V200-100-Basic-8-A160-JP (100Ah)

※注意事項
・アイソレーターの充電電圧スイッチは「14.4V」モードにて充電してください。
・上記バッテリーは国内正規代理店よりご購入ください。
・上記以外のリチウムイオンバッテリーには対応しておりません。

現在、多種多様なリチウムイオンバッテリーが市場に流通しております。
一部の製品においては、リチウムイオンバッテリーとしての安全性が担保されておらず、発火・火災の危険性があるものも見受けられます。


■昇圧回路の充電電圧について
充電電圧切換えスイッチの『15.3Vモード』はディープサイクルバッテリー専用です。
リチウムイオンバッテリーには使用しないでください。発火、発煙などの事故に繋がります。

ケーブル類は付属されていますか?

ケーブル・丸型端子・バッテリーターミナルなどは、別途ご用意ください。

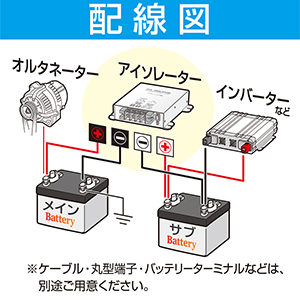

入力側のマイナスを車両のボディーアースで取っても問題ありませんか?

アイソレーターが正常に作動しないことがあります。
必ずメインバッテリーに配線を接続してください。

昇圧回路(緑ランプ)に移行しません

接続しているサブバッテリーの状態により昇圧回路に移行しないことがあります。
サブバッテリーの状態を確認し劣化しているようであればサブバッテリーの交換をお勧めします。
または、サブバッテリーを複数接続している場合は昇圧回路へ移行し難いことがあります。

エンジンを停止しても本体が作動しています

ACC連動にて作動させている場合は本体の電源スイッチを必ずOFFにしてください。
または、エンジンを停止した状態でACCに通電されている場合はACC電源を別途取り直してください。

サブバッテリーに接続したインバーターが作動しません

昇圧回路作動時は電圧が上昇しインバーターの保護回路が作動している可能性があります。
この場合はアイソレーターの充電電圧切り替えスイッチにて14.4に変更してください。

車両のエンジンを停止した状態でACCをONにして使用しても問題は発生しませんか?

ACC連動にて本製品作動させているときは、入力電圧がDC10.5Vまで低下すると保護回路が働き動作が停止しますが、情況によってはエンジンの再始動が出来ない可能性があります。
アイソレーター使用時は必ず車両のエンジンを始動した状態で使用してください

ディープサイクルバッテリー以外でも使用できますか?

昇圧モードをDC14.4Vに設定してご使用ください。
